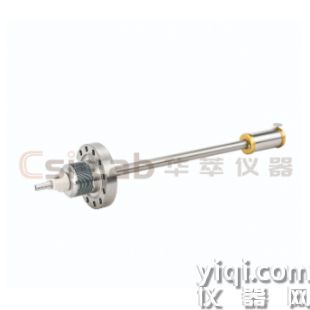

MD16 微型線性旋轉貫穿件推薦用作緊湊型樣品運輸車，適用于高達 500 毫米的中短線性行程范圍。它們可以用于任何必須在特定線性位置進行旋轉運動的地方。典型的應用示例包括可移動的樣品停車場、負載鎖定轉移或可伸縮加熱階段?？烧{節的止動環可以設置在特定的線性位置，并提供一個翼形螺釘來鎖定外部磁鐵。由于其 0.5Nm 的高扭矩和 30N 的線性力，如有必要，可以將相當大的力傳遞到真空內的任何齒輪。還提供 1Nm 和 60N 的高扭矩版本。

標準行程：0100 / 0200 / 0300 / 0400 / 0500mm

標準安裝尺寸：0030mm

定制行程：指定XXXX最小50mm/最 大700mm

自定義安裝尺寸：指定YYYY最小10mm/最 大250mm

標準示例：MD16-0300-0030 = 直線/旋轉貫穿件 DN16CF，直線行程 300mm，縮回軸長度 30mm。

定制示例：MD16-0650-0075 = 直線/旋轉饋通件 DN16CF，650mm 線性行程，縮回軸長度 75mm。

具體參數

型號

MD16-XXXX-YYYY

行程

XXXX = 100,200,300,400,500,600,700 mm(其他長度需定制）

突出長度

YYYY = 30mm(其它長度需定制)

內桿外徑

8mm

內桿螺紋

M4 x 8

安裝法蘭

CF16

扭力

30N

扭矩

0.5Nm

適用真空范圍

1E-11 mbar 至 1000 mbar

真空適用性

全部采用UHV超高真空材料

烘烤溫度

110℃
