結構設計

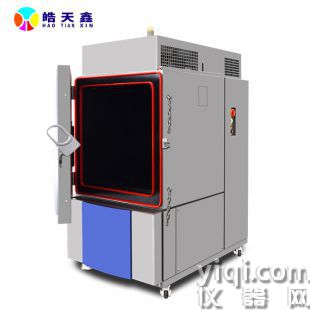

• 箱體：外箱一般采用 1.5mm 厚 A3 鋼板并經烤漆處理，內箱采用 SUS#201 不銹鋼，厚 1.2mm。箱門與箱體之間采用合頁連接，配備防爆冷拉手門鎖，門上加硅膠迫緊條，以增強密封性。

• 觀察窗：在箱體正面開有大面積的透明觀察視窗，如 250x250mm 的觀察窗，便于觀察測試箱體內測試產品的狀態，部分觀察窗還加裝金屬防護網，加強結構強度。

• 測試孔：箱體側面或后面通常開有直徑 50mm 的圓形測試孔，用于連接測試線路、傳感器等設備。

• 通風系統：箱體后面安裝排風扇，當有煙霧產生時可將煙霧排放到箱外，保持箱內空氣流通，部分試驗箱還設有進風口，以形成良好的空氣循環。

• 樣品放置區域：配備專門的樣品架或夾具，用于固定待測試的電池，確保電池在試驗過程中穩定，避免因晃動或移位影響測試結果。

控制系統

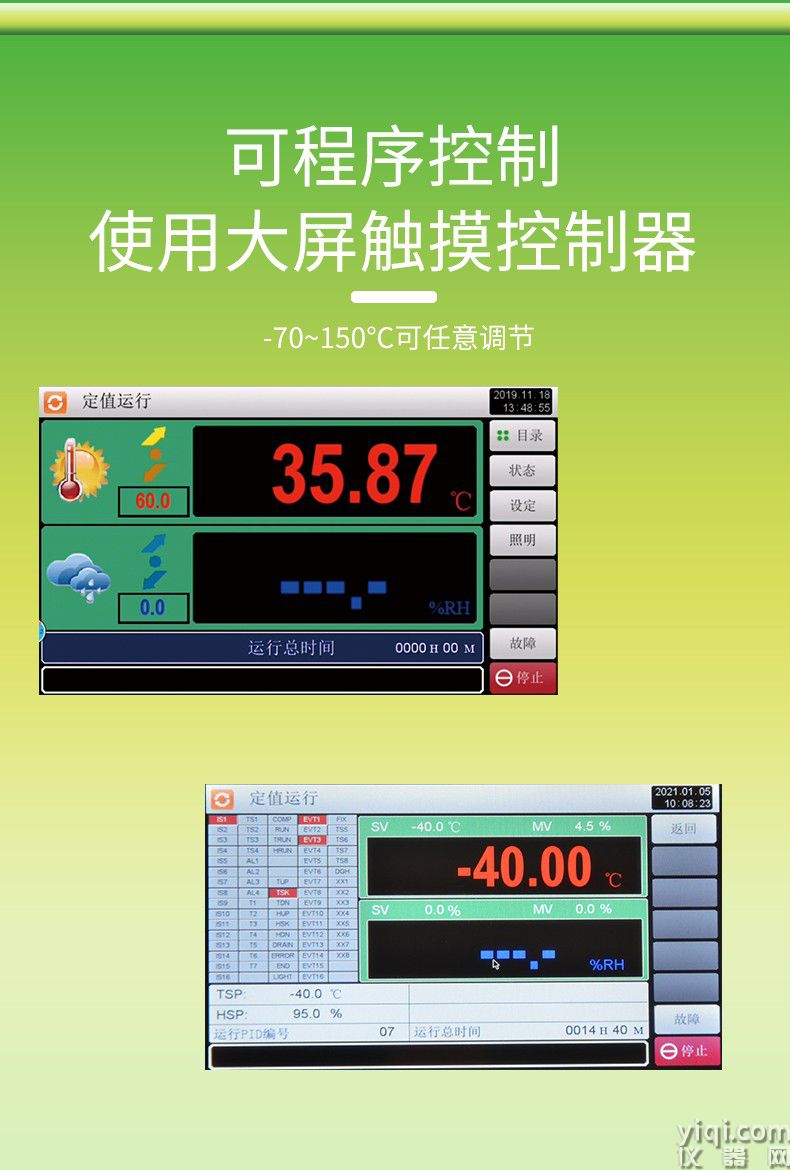

• 控制方式：通常采用彩色觸摸屏控制器或 PLC 控制系統，操作簡便直觀，可實現對溫度、濕度、壓力、充放電等參數的精確設置和實時監控。

• 傳感器類型：感溫傳感器多為 PT100 鉑金電阻測溫體，具有精度高、穩定性好、響應速度快等優點。此外，還配備壓力傳感器、電流傳感器、濕度傳感器等，以全面監測試驗箱內的環境參數和電池狀態。

• 控制算法：采用 PID 控制算法，并具有自動演算功能，可根據實際溫度、濕度等變化自動調整控制參數，確保溫濕度等控制的準確性和穩定性。

制冷與加熱系統

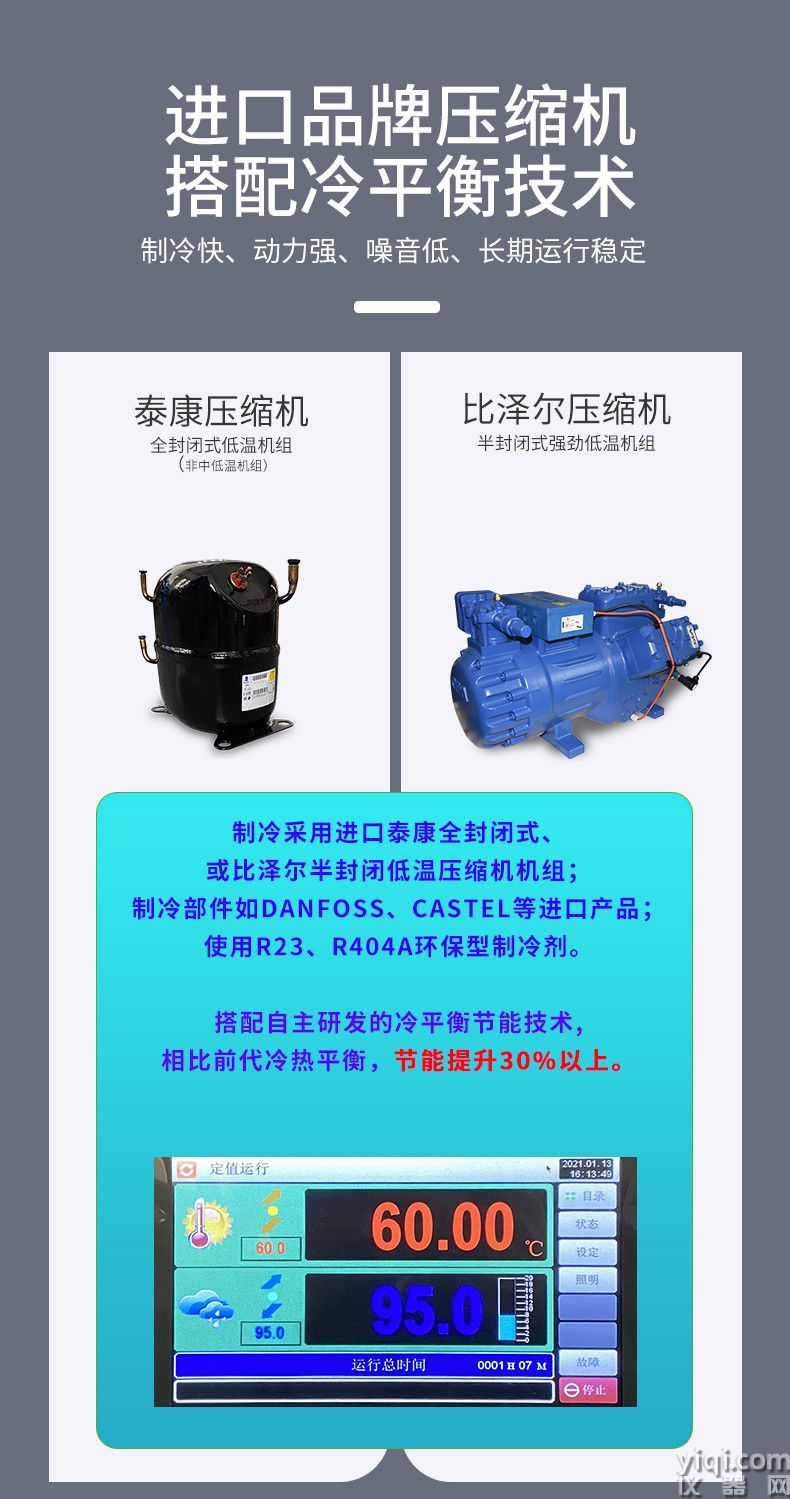

• 制冷方式：常采用機械式雙級壓縮制冷方式，配備全封閉式復疊式制冷壓縮機，如法國 “泰康” 壓縮機，制冷效率高、性能穩定、噪音低。

• 制冷劑：選用環保型制冷劑，符合環保要求。

• 加熱系統：多采用鎳鉻合金電加熱器，加熱速度快、熱效率高、溫度均勻性好，能快速將箱內溫度升高到設定值。
