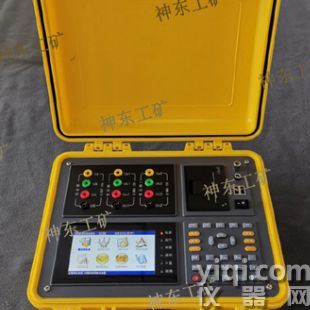

HTBC-V多功能變比測試儀攜帶方便 體積小重量輕

變壓器變比組別測試儀 HTBC-V多功能變比測試儀

集成多種測試功能于一體 變壓器變比測試儀

全自動型多功能變比測試儀神東工礦

1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于 0.1%、對稱度優于 0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，一次完成測量 AB、BC、CA 三相的變比值、誤差、分接位置、分接值等參數，可自動識別組號（0-11 等同于 1-12）。

3、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的顯示出變壓器連接組別情況。

5、盲測功能：無需選擇接線方式，無需選擇接線組別，測量 Y/△、△/Y 變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式?？梢詫]有銘牌的變壓器進行變比和組號的測量。

6、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。

7、同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。

8、抗振性好：接插件的使用增強了抗振性能。

9、采用 5 寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。

10、儀器自帶熱敏式高速微型打印機，隨時將測試結果打印留存。

11、儀器具備 USB 接口，可以支持 U 盤，將存儲好的數據文件拷貝到電腦。（數據文件是文本格式，不需要專用軟件即可打開）

12、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于 0.1%，不受工作電源質量的影響。

13、攜帶方便：體積小，重量輕。

14、內部配備高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行 500 次以上的測量。

技術指標

1、變比測量范圍：0.9~10000

2、測量速度：35 秒內完成三相測試

3、測量精度:高壓側電壓的測量精度 0.05%

低壓側電壓的測量精度 0.1%

變比分辨率：0.0001

變比測量精度 0.1%（0.9－200）

0.2%（200－2000）

0.3%（2000－10000）

根據用戶要求可訂制全量程 0.1 級的設備

4、攜帶方便、適合野外作業

5、外形尺寸：320×240×130

6、重量：2.6Kg
