Thorlabs 4通道光纖耦合激光光源

品牌：Thorlabs
型號： MCLS1-CUSTOM
產地：美洲美國
供應商報價：面議

青島森泉光電有限公司更新時間：2025-05-09 08:42:12

銷售范圍售全國

入駐年限第7年

營業執照已審核

同類產品激光光源(9件)

立即掃碼咨詢

聯系方式：0532-80982936

聯系我們時請說明在儀器網（yn180.com）上看到的!

掃碼分享

為您推薦

產品特點

4路帶有FC/PC接頭的激光輸出通道
獨立的溫度控制提供高的溫度穩定

詳細介紹

特性

4路帶有FC/PC接頭的激光輸出通道
獨立的溫度控制提供高的溫度穩定
低噪聲輸出
USB接口
薄型封裝，高度2.5英寸(64 mm)
25個波長可選擇(詳情見下表)

Thorlabs的四通道、光纖耦合、可定制的激光光源為激光二極管驅動光纖光學元件提供簡單耦合和簡便控制。該激光光源被設置為能夠接受各式各樣的光纖尾纖激光二極管，它們的波長可在從406至1550 nm的范圍內任意組合。該激光光源可以同時打開多個通道，但每次只能調節一個通道的功率輸出。

每個激光二極管都通過一個獨立的、高精密、低噪聲的恒流源，以及溫度控制單元進行工作。直觀的LCD操作界面使用戶能夠單獨查看和設置每個激光二極管的激光器電流和溫度控制。顯示屏可給出所選擇的通道編號，激光光源的輸出波長，由激光二極管的監測二極管計算的工作功率，以及激光器設定的實際溫度。

該設備含有一個微控制器，可以wan全控制激光器的光功率、溫度，并監控系統的故障情況。該激光光源包含USB接口，能夠?qū)υO備執行遠程開機，并對功率和溫度進行遠程調節。后面板上有模擬輸入端口，外部信號可通過此端口調制激光器。如果模擬輸入加上內部的設置值超過激光器的限制，微控制器將停止輸出，以防止造成損壞。

安quan性

雖然大多數輸出源屬于3R級激光的范圍，但該系統在設計上wan全滿足3B的激光等級要求。在后面板上有一個互鎖裝置，如果要開啟任何激光器的輸出，bi須短接該互鎖。這個互鎖很容易被配置為門觸發，可以在不an全的條件下關閉激光器。電源開關是一個鑰匙系統，以防止意外或不必yao的使用。每路光源都有單獨的啟用按鈕，用戶可以選擇希望使用的單路或多路激光光源，除此之外總開機開關也需要設置。每路通道都有一個綠色的LED指示燈，可以方便地確認其當前狀態。在激光器開機之前有3秒鐘的延遲，并通過LED的快速閃爍警告用戶。當連接或斷開光纖時，激光器bi須關閉，尤其是激光器功率大于10 mW時。

隨機配置

MCLS1-CUSTOM使用通用電源，用戶無需選擇線路電壓就能夠在100-240伏交流電壓下工作。保險絲盒位于后面板上，可方便地更換保險絲。本設備配備有mei國和ou洲標準的插頭線纜，已安裝好客戶所選擇的全部激光器的MCLS1(已預設好參數)，以及用戶手冊。

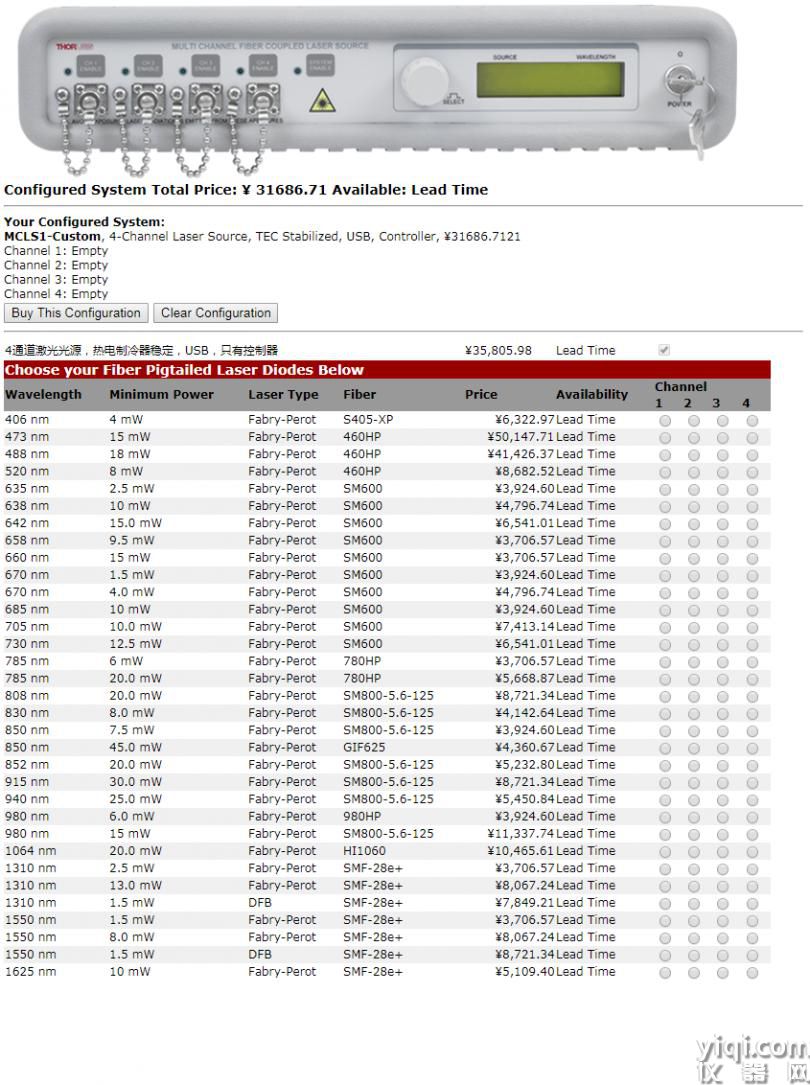

注意：MCLS1-CUSTOM裝置再采購時至少要選擇一個帶尾纖的激光器，且儀器的通道bi須有序填充。換言之，用于通道1的激光器bi須在通道2之前選擇，通道2在通道3前，通道3在通道4前。如果客戶留出了空置通道，交付的設備在該通道將不連接激光器。之后由Thorlabs填充空的通道。在將您的設備寄回給我們之前，請聯系技術支持。

以下激光二極管不可與MCLS1-CUSTOM激光源分開購買；對于想單獨購買光纖耦合激光二極管的用戶，我們提供激光二極管，根據封裝/類型分類選擇。

Diode Name	Typical λ	Wavelength Range	Minimum Powera	Typical Power	Laser Type	Monitor Photodiodeb	Fiber
MCLS1-406	406 nm	395 - 415 nm	4.0 mW	6.0 mW	Fabry-Perot	Yes	S405-XP
MCLS1-473-20	473 nm	468 - 478 nm	15.0 mW	20 mW	Fabry-Perot	Yes	460HP
MCLS1-488	488 nm	483 - 493 nm	18.0 mW	22 mW	Fabry-Perot	Yes	460HP
MCLS1-520A	520 nm	510 - 530 nm	10.0 mW	15.0 mW	Fabry-Perot	Yes	460HP
MCLS1-635	635 nm	630 - 640 nm	2.5 mW	3.5 mW	Fabry-Perot	Yes	SM600
MCLS1-638	638 nm	628 - 648 nm	10.0 mW	15.0 mW	Fabry-Perot	Yes	SM600
MCLS1-642	642 nm	635 - 645 nm	15.0 mW	20.0 mW	Fabry-Perot	Yes	SM600
MCLS1-658	658 nm	648 - 668 nm	9.5 mW	14.0 mW	Fabry-Perot	Yes	SM600
MCLS1-660	660 nm	653 - 663 nm	15.0 mW	17.0 mW	Fabry-Perot	No	SM600
MCLS1-670	670 nm	660 - 680 nm	1.5 mW	2.5 mW	Fabry-Perot	Yes	SM600
MCLS1-670-4	670 nm	660 - 680 nm	4.0 mW	5.0 mW	Fabry-Perot	Yes	SM600
MCLS1-685	685 nm	675 - 695 nm	10.0 mW	13.5 mW	Fabry-Perot	Yes	SM600
MCLS1-705	705 nm	695 - 715 nm	10.0 mW	15.0 mW	Fabry-Perot	Yes	SM600
MCLS1-730	730 nm	720 - 740 nm	12.5 mW	15.0 mW	Fabry-Perot	Yes	SM600
MCLS1-785	785 nm	770 - 800 nm	6.0 mW	7.5 mW	Fabry-Perot	Yes	780HP
MCLS1-785-25	785 nm	780 - 790 nm	20.0 mW	25.0 mW	Fabry-Perot	No	780HP
MCLS1-808-20	808 nm	803 - 813 nm	20.0 mW	25.0 mW	Fabry-Perot	Yes	SM800-5.6-125
MCLS1-830	830 nm	820 - 840 nm	8.0 mW	10.0 mW	Fabry-Perot	Yes	SM800-5.6-125
MCLS1-850	850 nm	840 - 860 nm	7.5 mW	10.5 mW	Fabry-Perot	Yes	SM800-5.6-125
MCLS1-850-MM	850 nm	847 - 857 nm	45.0 mW	50.0 mW	Fabry-Perot	Yes	GIF625
MCLS1-852	852 nm	847 - 857 nm	20.0 mW	25.0 mW	Fabry-Perot	Yes	SM800-5.6-125
MCLS1-915	915 nm	910 - 920 nm	30.0 mW	40.0 mW	Fabry-Perot	Yes	SM800-5.6-125
MCLS1-940	940 nm	930 - 950 nm	25.0 mW	30.0 mW	Fabry-Perot	Yes	SM800-5.6-125
MCLS1-980	980 nm	965 - 995 nm	6.0 mW	9.0 mW	Fabry-Perot	Yes	980HP
MCLS1-980-20	980 nm	970 - 990 nm	15 mW	20 mW	Fabry-Perot	Yes	SM800-5.6-125
MCLS1-1064	1064 nm	1059 - 1069 nm	20.0 mW	25.0 mW	Fabry-Perot	Yes	HI1060
MCLS1-1310-15	1310 nm	1290 - 1330 nm	13.0 mW	15.0 mW	Fabry-Perot	No	SMF-28e+
MCLS1-1310DFB	1310 nm	1290 - 1330 nm	1.5 mW	2.0 mW	DFB	Yes	SMF-28e+
MCLS1-1550	1550 nm	1520 - 1580 nm	1.5 mW	2.0 mW	Fabry-Perot	Yes	SMF-28e+
MCLS1-1550-10	1550 nm	1530 - 1570 nm	8.0 mW	10.0 mW	Fabry-Perot	No	SMF-28e+
MCLS1-1550DFB	1550 nm	1540 - 1560 nm	1.5 mW	2.0 mW	DFB	Yes	SMF-28e+
MCLS1-1625	1625 nm	1605 - 1645 nm	10 mW	15 mW	Fabry-Perot	No	SMF-28e+

此為激光器可以保證的*低輸出功率，此時調節旋鈕調至*大。
內置監測光電二極管的激光二極管可以在恒功率下工作。

規格

Performance Specifications
Display Power Accuracy	±10%
Current Set Point Resolution	0.01 mA
Laser Drive Current per Channel (Max)	120 mA
Temperature Adjust Range	20.00 to 30.00 °C
Temp Set Point Resolution	±0.01 °C
Noise	< 0.5% Typical (Source Dependent)
Rise/Fall Time	< 5 μs
Modulation Input	0 - 5 V = 0 - Full Power
Modulation Bandwidth	80 kHz Full Depth of Modulation

General Specifications
AC Input	100 - 240 VAC, 50 - 60 Hz
Input Power	35 VA Max
Fuse Ratings	250 mA
Fuse Type	IEC60127-2/III (250V, Slow Blow Type 'T')
Fuse Size	5 mm x 20 mm
Dimensions (W x H x D)	12.6" x 2.5" x 10.6" (320 mm x 64 mm x 269 mm)
Weight	8.5 lbs (3.9 kg)
Operating Temperature	15 to 35 °C
Storage Temperature	0 to 50 °C
Connections and Controls
Interface Control	Optical Encoder with Pushbutton
Enable and Laser Select	Keypad Switch Enable with LED Indication
Power On	Key Switch
Fiber Ports	FC/PC
Display	LCD, 16x2 Alphanumeric Characters
Input Power Connection	IEC Connector
Modulation Input Connector	BNC (Referenced to Chassis)
Interlock	2.5 mm Mono Phono Jack
Communications
Communications Port	USB 2.0
Com Connection	USB Type B connector
Required Cable	2 m USB Type A to Type B Cable (Replacement Part Number USB-A-79)
