Thorlabs 非偏振分束立方 CCM1-BS013（/M）森泉光電

品牌：Thorlabs
型號： CCM1-BS013（/M）
產地：美洲美國
供應商報價：面議

青島森泉光電有限公司更新時間：2025-05-06 14:22:21

銷售范圍售全國

入駐年限第7年

營業執照已審核

同類產品分束器(8件)

立即掃碼咨詢

聯系方式：0532-80982936

聯系我們時請說明在儀器網（yn180.com）上看到的!

掃碼分享

為您推薦

產品特點

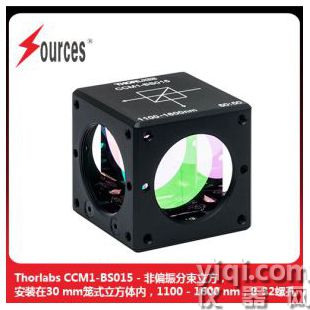

每種已安裝的非偏振分束立方是將一個1英寸(25.4 mm)的非偏振分束立方安裝在鋁質外殼內。此外殼有四個SM1(1.035"-40)螺紋端口，每個端口周圍還有螺孔，用于安裝?6 mm籠桿。

詳細介紹

特性

● 提供三種波長范圍

○ 400 - 700 nm

○ 700 - 1100 nm

○ 1100 - 1600 nm

● 分光比50:50

● 4個光學表面都鍍有增透膜

● 兼容30 mm籠式系統和SM1(1.035"-40)螺紋組件

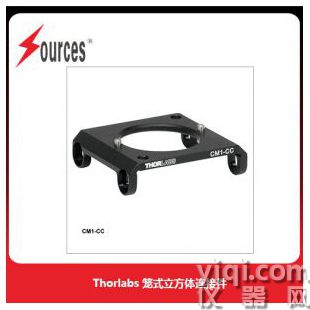

● 通過CM1-CC籠式立方體連接件可并排連接兩個籠式立方體

概述

這種非偏振分束立方由兩個棱鏡構成，其中一個棱鏡的斜面上鍍有介質分光膜。然后，用膠合劑將兩個棱鏡粘合(如右圖所示)。分束立方的每個表面都鍍有寬帶增透膜，能夠很大程度地減少因反射造成的損耗。外殼上刻有箭頭，表明光束入射在分光膜層上的方向，如右圖所示。雖然光可以從其他鍍增透膜的任意表面入射，但只能保證光束先入射在分光膜一側時的規格；請看下圖。分束立方通過環氧樹脂安裝到籠式立方體中，且不能拆除。我們也提供空的30 mm籠式立方體，兼容我們未安裝的分束立方和直角棱鏡系列產品。

分束立方簡圖 (鍍膜與膠合層未按比例繪制)

Thorlabs還提供其他兩種已安裝的分束鏡：偏振分束立方和薄膜分束鏡。我們還提供各種未安裝的分束鏡。

規格

Item #		CCM1-BS013(/M)	CCM1-BS014(/M)	CCM1-BS015(/M)
AR-Coating Range		400 - 700 nm	700 - 1100 nm	1100 - 1600 nm
Reflectance @ 0° AOI		Ravg< 0.5%	Ravg< 0.5%	Ravg< 0.5%
Split Ratio		50:50
Performance		Tabs= 47 ± 10%, Rabs= 47 ± 10%, Tabs + Rabs > 85%, Tavg + Ravg > 90%, \|Ts - Tp\| < 10%, and \|Rs - Rp\| < 10%	Tabs= 47 ± 10%, Rabs= 47 ± 10%, Tabs + Rabs > 90%, \|Ts - Tp\| < 10%, and \|Rs - Rp\| < 10%	Tabs= 47 ± 10%, Rabs= 47 ± 10%, Tabs + Rabs > 83%, Tavg + Ravg > 88%, \|Ts - Tp\| < 10%, and \|Rs - Rp\| < 10%
Ports		4 Ports With SM1 (1.035"-40) Thread
Beamsplitter Material		N-BK7 - Grade A
Housing Material		Engraved Black Anodized Aluminum Housing
Transmitted Wavefront Error		λ/4 at 633 nm (rms)
Max Transmitted Beam Deviation^a		±5 arcmin
Reflected Beam Deviation^b		90° ± 20 arcmin
Clear Aperture		>?20.3 mm
Surface Quality		40-20 Scratch-Dig
Damage Threshold	Pulsed	0.25 J/cm² (532 nm, 10 ns, 10 Hz,?0.341 mm)	0.25 J/cm² (810 nm, 10 ns, 10 Hz, ?0.166 mm)	0.25 J/cm² (1542 nm, 10 ns, 10 Hz, ?0.282 mm)
	CW^c	50 W/cm (532 nm, ?1.000 mm)	10 W/cm (1070 nm, ?1.012 mm)	50 W/cm (1542 nm, ?1.030 mm)

a. 相對于非偏振分束立方定義，而不是機械外殼

b. 相對于機械外殼定義

c. 光束的功率密度應以W/cm為單位計算。

每種已安裝的非偏振分束立方是將一個1英寸(25.4 mm)的非偏振分束立方安裝在鋁質外殼內。此外殼有四個SM1(1.035"-40)螺紋端口，每個端口周圍還有螺孔，用于安裝?6 mm籠桿。分束立方的每個面都鍍有增透膜，在很大程度地減少不b要的反射(具體規格和典型的性能曲線圖，請看上面的規格和曲線圖標簽)。立方體底部還有8-32(M4)螺孔，用于安裝接桿。
