Prodigy PCIe Gen3/4/5協議分析儀

品牌：Prodigy
型號： PGY-PCIeGen3/4/5-PA
產地：亞洲印度
供應商報價：￥100000

深圳市歐奧電子科技有限公司更新時間：2025-04-29 14:31:09

銷售范圍售全國

入駐年限第4年

營業執照已審核

同類產品協議分析儀(21件)

立即掃碼咨詢

聯系方式：400-822-6768

聯系我們時請說明在儀器網（yn180.com）上看到的!

掃碼分享

為您推薦

產品特點

支持PCIe Gen5 速度，以 2.5、5.0、8 和 16GT/s 速度捕獲記錄軌跡，獲得報告?？s短開發時間，滿足產品上市時間需求?？蓪LP、數據鏈路層數據包和LTSSM 信息解碼和錯誤分析。

詳細介紹

主要特征

PCIe Gen1/2/3/4/5-X4 協議解碼與分析。
目前支持四通道 PCIeGen1/2/3/4 總線。
活動 M.2 連接器內插件的速度可達 PCIe Gen4，是協議分析儀的標準配置。
可選無源 M.2 連接器插接器，速度可達 PCIe Gen3。
用于四通道的可選向下焊接探針端頭，速度可達 PCIe Gen3 （8Gbps）
TS1， TS2， TLP， DLLP 數據包的協議解碼。
基于硬件的協議包 TS1、TS2 和 IDLE 過濾功能。
基于軟件的搜索、濾入和濾出功能。
基于硬件的協議感知觸發功能。
先進的多級 if-then-else if 觸發功能。
標準緩沖區大小為 16GB，TX 和 RX 的總和可擴展至 64GB。
根據 TS1、TS2、TLP 和 DLLP 數據包內容觸發。
詳細查看每個 TLP/DLLP 的所有字段值。
針對 PCIe 協議流量的 LTSSM 分析。
內存分段，每個分段有不同的觸發條件1。
觸發事件時的觸發輸出信號可觸發示波器等其他儀器。
使用 USB 3.0 連接主機系統。
解碼后的數據包可導出為 .txt 文件，以便進一步分析。
PGY 協議分析儀重量輕，可用于現場/實地測試。
可現場升級，使設備易于維護，以適應zui新的功能設置。

1. 未來版本將支持該功能

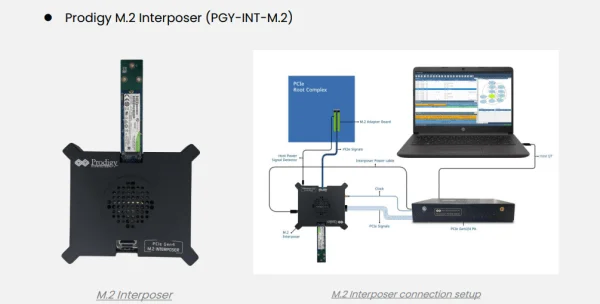

Prodigy轉介層

規格

Data Rates Supported	PCIe Gent, Gen2, Gen 3, Gen 4. (with Option PCIe4)
Link Width	Four lanes (Four TX and Four RX).
Probes	Active M.2 Interposer (Standard) Solder Down Active Probes for speeds up to PCIe Gen3.(optional)
Protocol Decode	TSL TS2, TLP, DUP SOS, IDLE, EIOS, EIEOS, FTS, SKP
Trace Capture Size	Supports Continuous streaming of Protocol data to Host computer SSD/HDD. And Post Capture up to buffer size.
Trigger	Based on TST TS2, TLP, DLLP.
Connectors	Interface for Active probes. Trigger in/out SMA connectors.
Interface for Host Computer	USB 3.0
Host Computer Requirements?	Processor: Intel i7 10" Generation or better (Equivalent) Operating System: Windows 7/8.0/81/10 64bit OS RAM: minimum 1608 but the product would give a faster response for 3208/6408/more. Storage: 25608 SSD or more (minimum storage capacity of 108 should be available in the hard disk drive. User can use more storage based on trace storage requirement) Display resolution: 1024x768 Interface: Host computer should support USB 3.0 interface
Dimension (WxHxD)	(WxHxD) (205x5x25) cms.
重量	約 4 kg
電源要求	12V 6A 直流電源（AC/DC 與分析儀一起提供）。

深圳市歐奧電子科技有限公司（OIOSYS）是Prodigy在中國區代理商，負責Prodigy產品在中國區的市場推廣，銷售及售后技術支持等服務。公司在國內擁有多名在UFS/SD/SDIO/eMMC等領域工作經驗豐富的值得信賴的技術工程師，為客戶提供高效、專業的產品技術支持服務。

歐奧電子（OIOSYS）代理的Prodigy MPHY, UniPro, UFS 3.1/4.0 總線協議分析儀測試解決方案不會收到EAR進出口方面的管制。同時還代理其他總類的協議分析儀，包括嵌入式設備用的eMMC5.0/5.1 SDIO協議分析儀, QSPI協議分析儀及訓練器, I3C協議分析儀及訓練器, RFFE協議分析儀及訓練器等。歐奧電子（OIOSYS）還代理SPMI協議分析儀及訓練器, 車載以太網分析儀，以及各種相關的基于示波器的解碼軟件和電性測試軟件。同時，歐奧電子還提供高難度焊接，以及高速信號如UFS，DDR3/DDR4，USB type C等高速協議抓取和分析的服務。客戶涉及電信、計算機、汽車、消費電子、移動、航空航天和國防以及視頻行業等。我們幫助他們測量、分析和測試下一代設備，以確保精確的性能、可靠性和兼容性。
