產品概述

遠程拉曼光譜技術

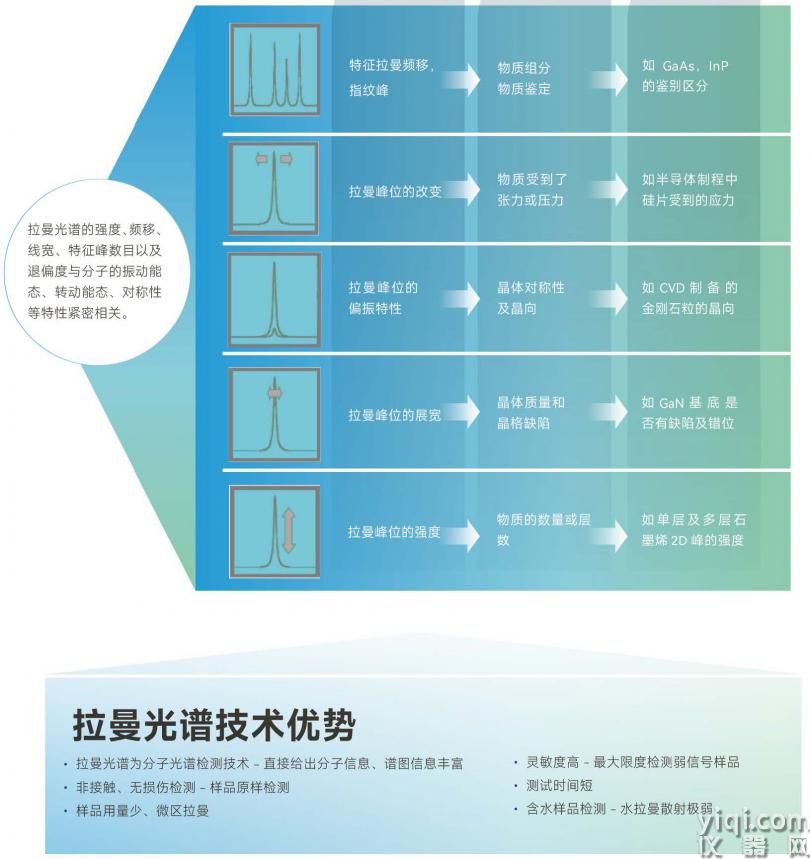

拉曼光譜技術是用于研究物質結構的分子光譜技術，通過散射光的頻移量來獲得分子振動、轉動情況，從而分析分子的結構、對稱性、電子環境和分子結合情況，是定量和定性分析物質結構的一種強有力的技術手段。

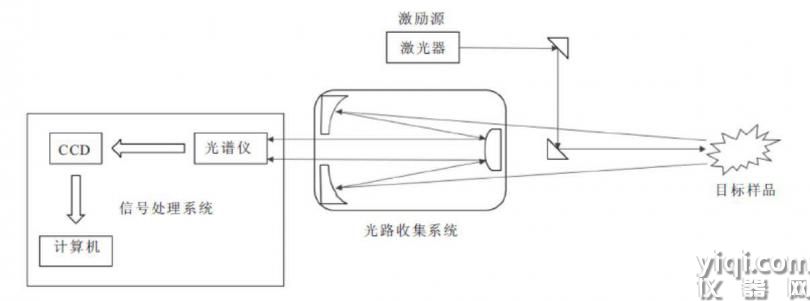

近年發展的遠程拉曼光譜探測技術，是根據拉曼散射效應遠距離探測物質的技術，通過技術的發展及應用的拓展，目前已在行星、礦物勘測、遠程爆*物探測、化學物質泄漏和污染物測量等方面有很高的應用價值。國際目前常用的程拉曼探測系由以下部分組成：激發光源、光路收集模塊、分光模塊、探測模塊、數據采集與分析模塊。

在激光器的選擇上，高脈沖能量激光器是主流激光器，常見的是可見光波段的激光器， 也有少量研究者采用紅外波段和紫外波段。

目標樣品拉曼信號的收集是遠程拉曼光譜探測的關鍵技術環節，大口徑望遠鏡有助于接收較弱的遠程拉曼回波信號，戶外遠程探測時一般采用望遠系統收集信號。常見技術有卡塞格林望遠鏡和拉曼光纖探頭等。

在搭配探測器時，跟據激光器的選型可分為CCD 和帶有電子快門的ICCD，連續激光源搭配CCD 探測器能滿足較短距離探測需求。高脈沖能量激光器搭配ICCD 探測器，通過對門寬的設置可以較好地排除背景光和衰減時間長的熒光干擾，具有很高的應用前景。

技術優勢：
(1) 多種收集器可選，適應30mm-1000m甚至更遠距離的探測；
(2) 連續激光器/脈沖激光器可選
(3) 多種分光光譜儀可選，光柵光譜儀可實現高分辨率，VPH光譜儀實現高通光量
(4) 多種探測器可選，背照式深耗盡型光譜CCD相機和ICCD可選

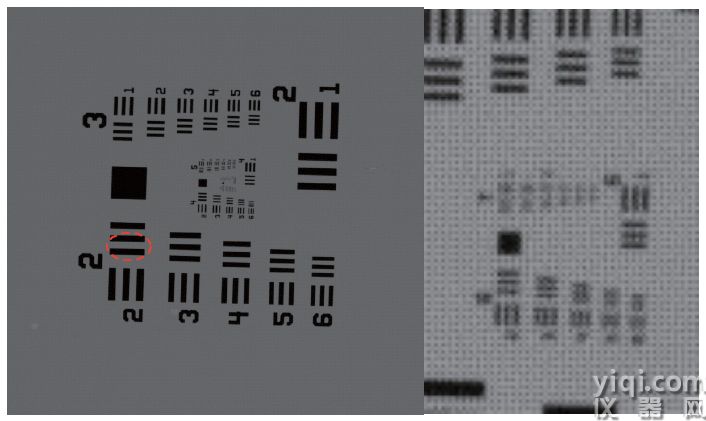

(5) 兼顧成像測試，可實現腔內樣品準確定位

主要參數一覽表：

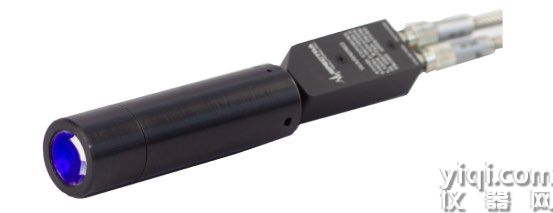

遠程拉曼探頭

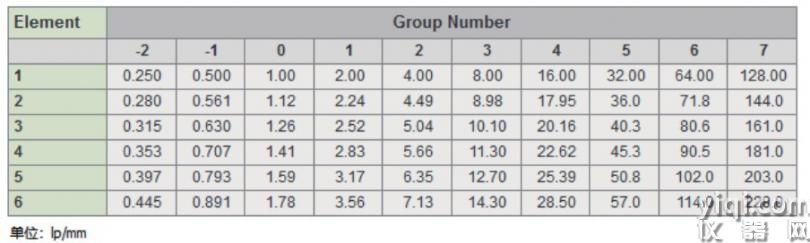

遠程成像探頭

激光器

光譜儀

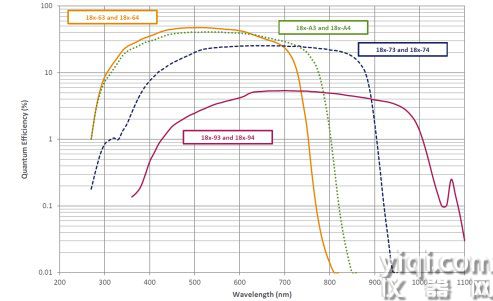

探測器

典型應用

行星探測

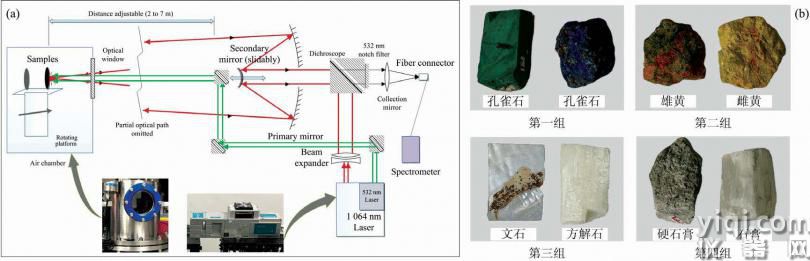

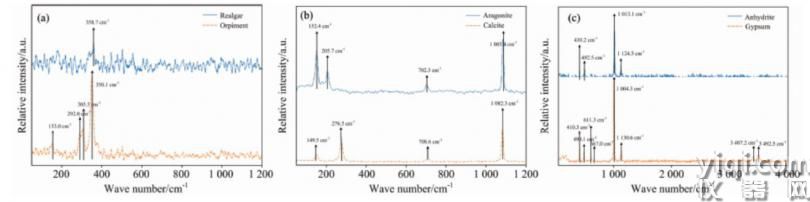

中國科學院萬雄老師設計了一款激光誘導擊穿光譜LIBS+ 拉曼系統在火星模擬環境下礦物樣品的綜合檢測能力，采用卡塞格林望遠鏡結構，遠程脈沖拉曼光譜激發，成功檢測了8 種典型礦物質（孔雀石、藍銅礦、雄黃、文石、方解石、硬石膏和石膏等），實驗結果表明，該系統可以在火星條件下有效分析礦物種類和成分。

材料生長原位監測

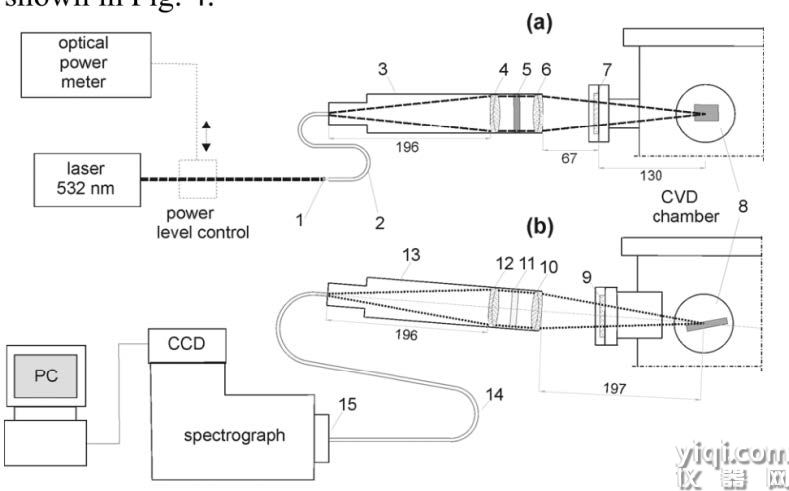

遠程拉曼光譜技術可實現原位監測材料生長過程，如成分含量、結晶度、缺陷量、薄膜生長速率等參數。M. Gnyba 等人設計遠程拉曼光譜技術用于原位監測CVD 制備金剛石膜生長過程，探測距離最高達197mm， 文中采用的工作距離為20cm。

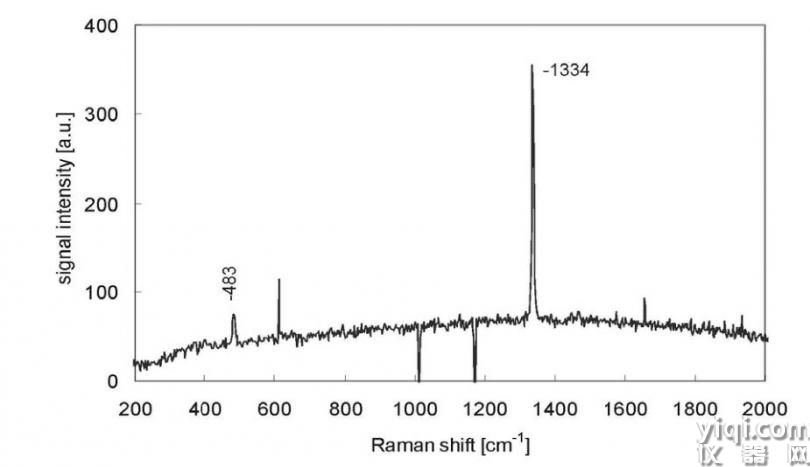

圖 單晶金剛石拉曼光譜

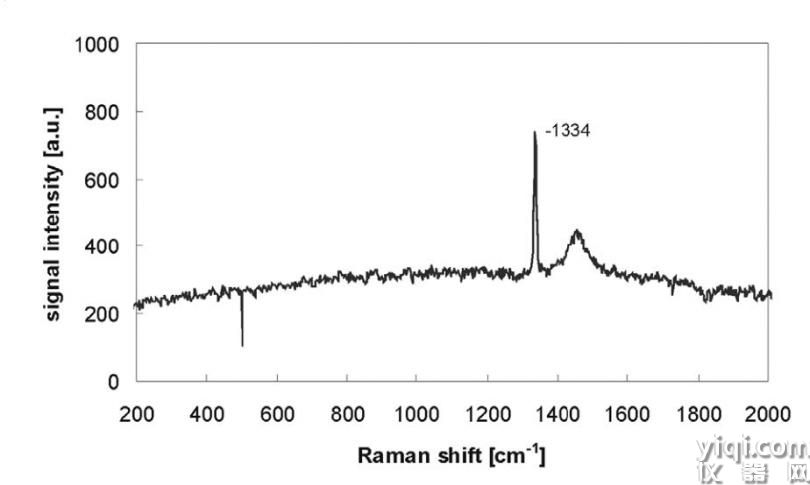

圖 金剛石薄膜拉曼光譜

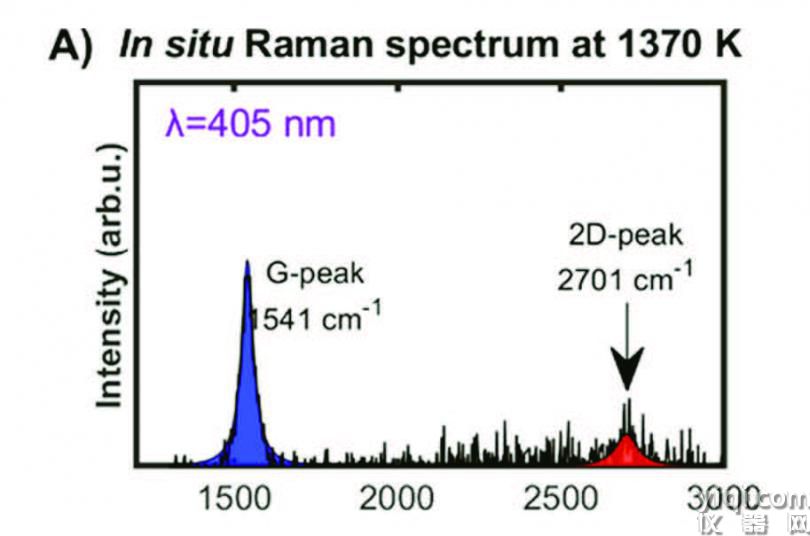

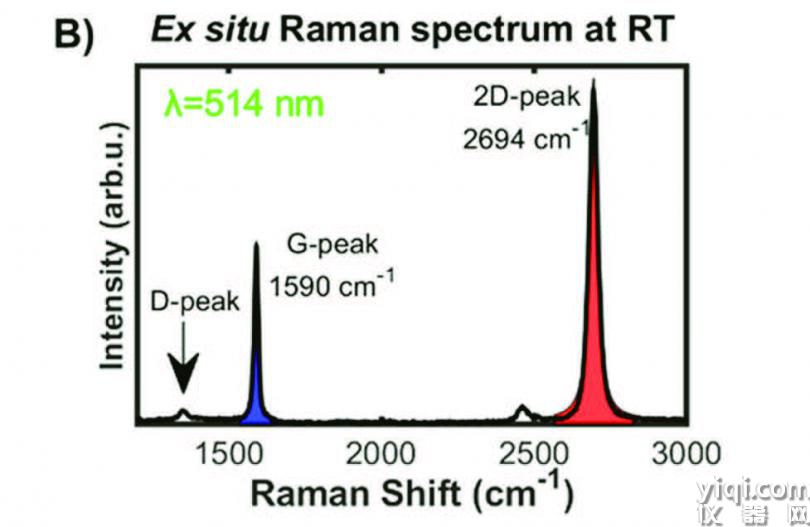

遠程拉曼光譜可用于材料生長過程中層數、堆疊、缺陷密度和摻雜等參數。M. N. Groot等人[4]采用顯微遠程拉曼系統分析液態金屬催化CVD制備大面積石墨烯材料的生長過程，實現了從連續多晶薄膜生長為毫米級無缺陷單晶。

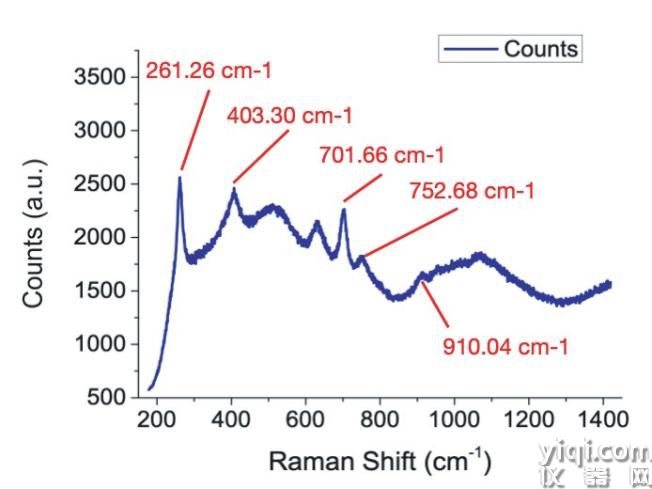

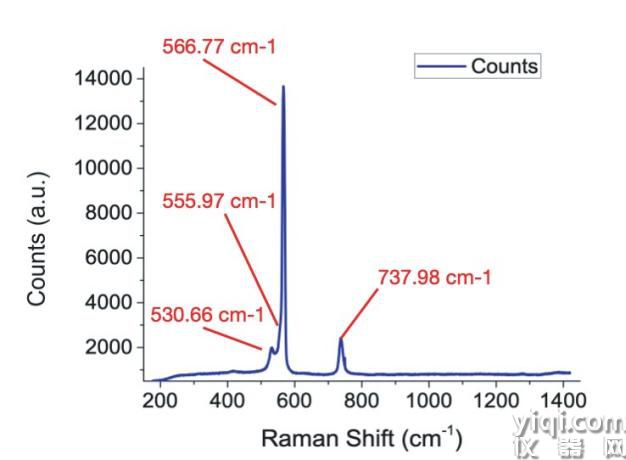

實測數據

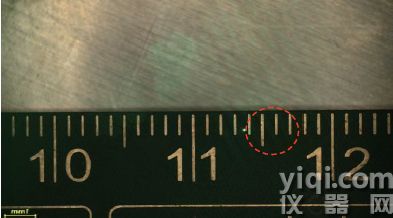

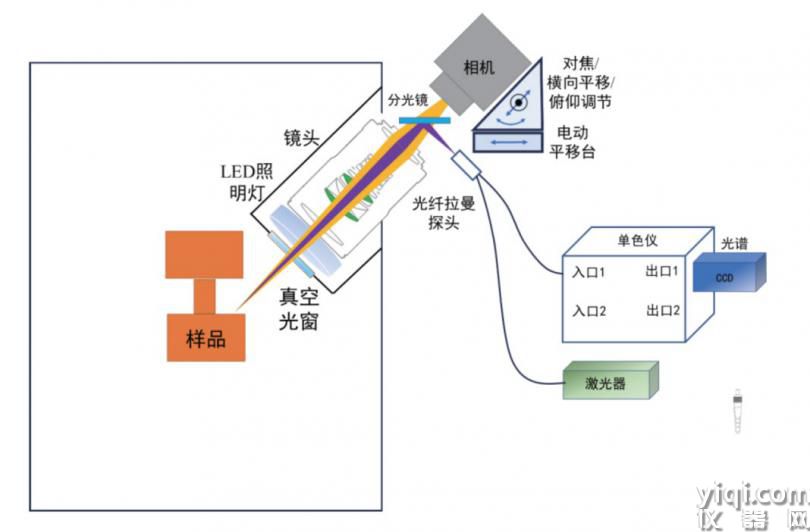

真空腔內樣品測試

引用文獻：
