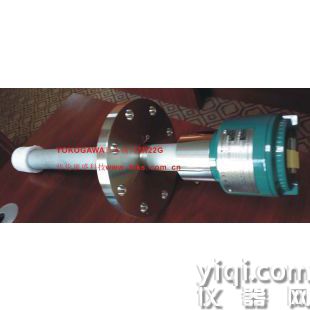

橫河電機生產的氧化鋯氧分析儀被廣泛應用于多種行業的燃燒監測與控制過程。

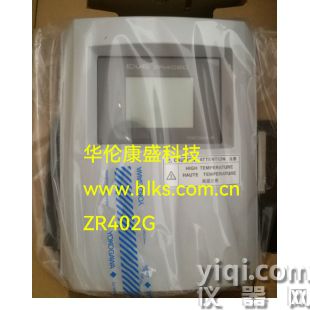

它幫助工業各領域節約能源，這些行業包括能耗行業，諸如鋼鐵業、電子電力業、石油化工業、制陶業、造紙業、食品業、紡織品業，還包括各種燃燒裝置，如焚燒爐、中小型鍋爐等。將此分析儀應用于燃燒監測與控制，將有助于充分燃燒，減少CO2、CO、SOx及NOx的排放，從而為防止變暖及空氣污染做出貢獻。特性·液晶可觸屏操作簡便
·交互式導航操作。顯示設定信息、氧氣濃度曲線及校正信息(可選)
·可以測量氧氣濃度與濕度
·圖表型曲線數據顯示高度可信測量信息

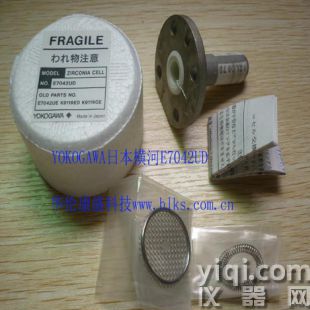

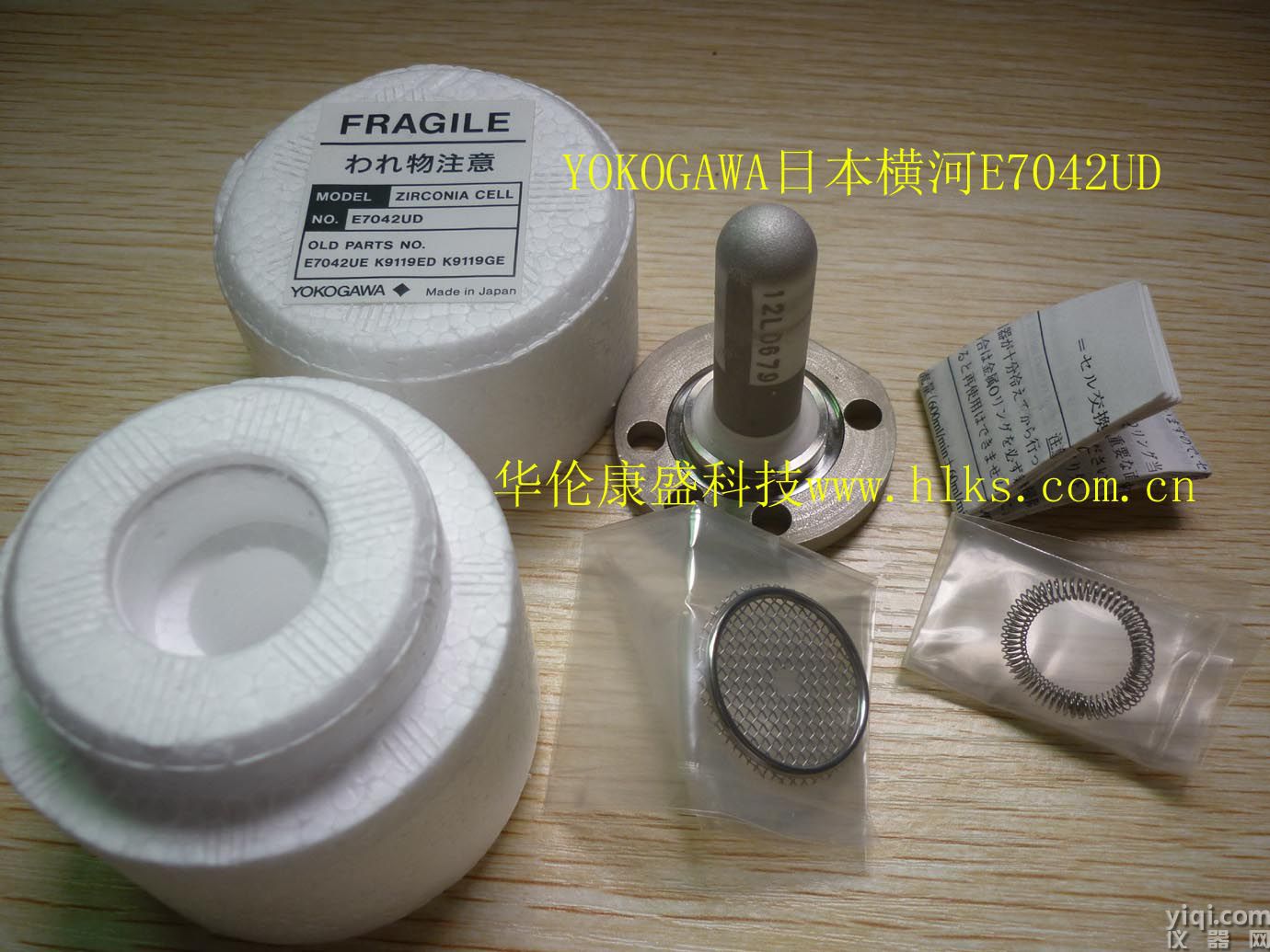

·氧化鋯電導池及加熱器可現場替換改良后的操作面板·交互式操作簡便、安全
·擴展指示模式，可進行自定義配置
·背光式LCD顯示，即使在光照不強的地方也可以查看數據
·狀態異常時會顯示詳細信息。不需要查閱操作說明書規格測量對象燃燒排氣與混合氣中的氧氣含量。測量系統氧化鋯系統氧氣含量0.01～100 vol% O2輸出信號4～20 mA DC (zui大負載電阻550V)測量范圍O2:在0～100vol%中從0～5任意設定(O2:1 vol%)， 或部分范圍。數字通信 (HART)250～550V，取決于連接回路(多點模式)中現場設備的數量。
注意:HART是HART通信協會的注冊商標。樣氣壓力- 5～+ 250 kPa樣氣溫度0～700℃(僅指探頭部分)
0～1400℃(有高溫探頭適配器)探頭長度0.15, 0.4, 0.7, 1.0, 1.5, 2.0, 2.5, 3.0, 3.6,4.2, 4.8, 5.4 m 1m,1.5m(有高溫探頭適配器)觸點輸出四點，觸點電容30 V DC 3 A，250 V AC 3 A(負載)
常開式或常閉式均可選擇3個輸出點。
上/下限報警上可添加延時功能(0～255秒)與滯后功能(O2:0～9.9 vol%)。
以下功能可編程:
(1)異常，(2)上上限報警，(3)上限報警，(4)下下限報警，(5)下限報警，(6)維護，(7)校正，(8)量程切換應答，(9)預熱，(10)校正-氣壓降低(觸點輸入應答)，(11)溫度上限報警，(12)開始反饋，(13)預知未燃?xì)怏w(觸點輸入應答)校正方法:零點/量程校正
校正模式:自動、半自動與手動(通過LCD可觸屏完成交互操作)。結構傳感器:非防爆前罩與防水結構，NEMA4X/IP66
轉換器:防塵防滴結構， NEMA4X環境溫度探頭:-10℃～150℃
轉換器:-20℃～55℃電源85～264V AC，50/60 Hz性能再現性zui大量程的±0.5%漂移每月zui大量程的±2%響應速度5秒內響應90%氧化鋯氧分析儀的原理以下是氧化鋯氧分析儀的原理:
氧化鋯制成的固體電解質在高溫下可以傳導氧離子。將兩面附有鉑電極的氧化鋯元素加熱，當兩面存在氧氣濃度差時，就會顯示出氧氣濃差電池的作用。也就是說，氧氣濃度高的一側顯陰性，氧氣濃度低的一側顯陽性，與顯陰性一面的電極接觸的氣體中的氧氣分子得到電子成為離子后，向氧化鋯元素呈陽性的一側移動。在那里放出電子后又恢復成氧分子。之后可根據能斯脫公式計算兩電極間的電動勢，從而達到測量氧氣濃度的目的。
