產品特點
- 美國T&R CU-Ps一次電流注入式測試系統由愛儀器儀表網代理，本產品是用于大電流調試和維護測試的卓越解決方案。該系統具有獨立的控制和負載單元，提供無與倫比的靈活性。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
詳細介紹
美國T&R CU-Ps一次電流注入式測試系統由愛儀器儀表網代理，本產品是用于大電流調試和維護測試的卓越解決方案。該系統具有獨立的控制和負載單元，提供無與倫比的靈活性?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
CU-Ps初級電流注入系統T&R Test Equipment 是電流注入設備領域的市場領導者。其產品范圍涵蓋輸出能力為 100A 的二次注入裝置，以及高達 6000A 的一次注入系統。所有設備均配備真有效值測量、靈活的計時系統和易于操作的用戶界面。

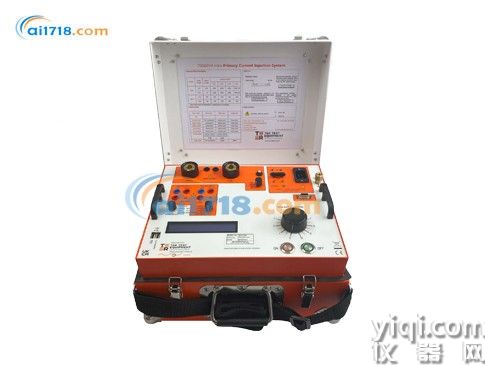

750ADM Mk4 是一款緊湊耐用的一次電流注入系統，輸出能力為 750A。該裝置的最大空載輸出電壓為 5V，非常適合所有需要短時間內高達 750A 電流的低功率一次注入任務。
裝置類型 最大功率 最大電流 750ADM Mk4 3kVA 750A PCU1-SP Mk3 + NLU5000 11.5kVA 3kA（5 分鐘）/5kA（40 秒） CU-Ps Mk2 + LU6000 20kVA 6kA 當需要更高電流和功率的一次注入時，可選擇 11kVA 和 20kVA 的一次注入系統。PCU1-SP 和 PCU2/E 系統采用獨立的控制單元和負載單元，通過不同的負載單元可適應各種負載條件。
CU-Ps功能特點該裝置配備兩個輸出端口，可注入低至數百毫安至高達 750A 的電流。40A 輸出端口提供最高 16V 的電壓，可測試高阻抗脫扣器。提供四個真有效值測量量程，允許獨立于所選輸出設置儀表滿量程和脫扣水平。測量捕獲時間小于 20ms，可精確測量單周期有效值。所有輸入和輸出均采用行業標準連接器，確保便捷性、可靠性和安全性。
750ADM Mk4 配備全面的電子過流和熱脫扣保護。
計時系統在保證易用性的同時具備高度靈活性，可快速、高精度地測量脫扣時間、復位時間和重合閘時間。提供兩個觸點輸入，每個輸入可通過無電壓觸點或直流電壓觸發。觸點輸入自動檢測常開或常閉狀態。
750ADM Mk4 可用于測試多種設備，包括：
CU-Ps規格 主輸出裝置的主輸出有兩個抽頭，可選擇最高 16V 的輸出電壓和最高 750A 的輸出電流。當使用 115V 電源時，裝置的額定值略有降低。
115V 230V 開路電壓 3.5V 5.0V 500A 時的電壓 2.8V 4V 連續電流 125A 125A 5 分鐘接通 250A 250A 1 分鐘接通 440A 500A 最大電流 500A 750A 最大電流持續時間 10s 20s 開路電壓（第二輸出） 10V 16V 滿載電壓（第二輸出） 7.5V 10V 連續電流（第二輸出） 10A 10A 1 分鐘接通（第二輸出） 40A 40A
測量
輸出通過數字真有效值系統和記憶電流表進行測量 ---- 輸出關閉時，電流讀數會保留在顯示屏上。
量程 分辨率 / 脫扣值 精度 捕獲時間 20.00A 0.01A / 21A ±0.5%rdg+5d 20ms 50.00A 0.01A / 53A ±0.5%rdg+5d 20ms 200.0A 0.1A / 210A ±0.5%rdg+5d 20ms 750A 1A / 788A ±0.5%rdg+2d 20ms 為保護被測設備，電流脫扣值自動設置為所選測量量程滿量程的 105%。
計時系統范圍 0-999.999s/9999.99s/99999.9s（自動量程） 分辨率 1ms/10ms/100ms 精度 ±0.01% rdg+2d（常規模式）
±0.01% rdg+4d（電流操作模式）觸點電路的開路電壓為 24VDC，短路電流為 20mA。每個觸點電路將自動選擇常開或常閉觸點。24-240VDC 的直流電壓也可用于觸發任一計時通道。
提供以下功能：
模式 定時器啟動 定時器停止 關閉 定時器停用 定時器停用 內部啟動 按下‘ON’ 觸點 1 單觸點 觸點 1 觸點 1 雙觸點 觸點 1 觸點 2 電流操作 電流 > 量程的 20% 電流 < 量程的 20% 測試結束后，輸出會自動關閉，以保護被測繼電器。
結果存儲750ADM Mk4 的所有測試結果均可存儲在 USB 存儲設備中。裝置配備實時時鐘，可對所有結果進行時間和日期標記。記錄結果時，首先使用可選鍵盤輸入結果注釋，然后選擇自動存儲。
每當計時器停止時，時間、電流和所有其他參數都會添加到 USB 設備上的.csv 文件中。您可以在顯示屏上查看當前結果集，或取出 USB 設備并在 PC 上打開文件。所有結果存儲在 USB 設備上以測試日期命名的文件夾中，文件以時間命名。
電源要求自動選擇：
溫度范圍尺寸（金屬箱） 560 x 456 x 265mm 重量 27.4kg 尺寸（便攜箱） 380 x 314 x 221mm 重量 23.5kg
配件
可選 750ADM-AL 引線組規格提供多種輸出引線以適配 750ADM Mk4。標準 750ADM-AL 引線組長度為 3m，建議搭配 230V 電源使用。也可提供 1.5m 引線組，建議在 115V 電源下使用。引線由雙絕緣 95mm? 焊接電纜組成，750ADM 端為 Dinse 大電流連接器，負載端為大電流焊接夾。引線組包含低電流計時引線：
3m 引線組總重 9.8kg，含大電流引線和計時引線。
保護與安全裝置通過輸出端的電子過流和熱脫扣保護，以及輸入端和電源電路的斷路器進行保護。提供接地端子，用于在變電站環境測試時連接本地接地。裝置符合 BSEN61010 標準，并通過 UKCA 認證。
