產品特點

·標準型杠桿指示表，測量范圍0.8mm，分度值0.01mm，表盤直徑38mm。
·內置7個紅寶石軸承，滾珠軸承杠桿系統，測量桿旋轉達240°，全金屬結構，非常堅固。適合于車間和計量室使用。

詳細介紹

產品特點：

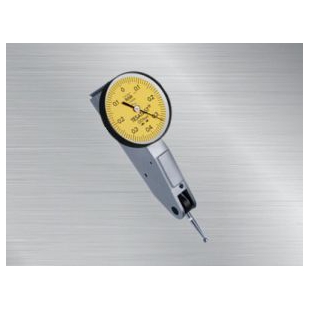

01810006瑞士TESA杠桿百分表，標準型杠桿指示表，測量范圍0.8mm，分度值0.01mm，表盤直徑38mm。

對磁場不敏感，指針連續順時針旋轉，很小的讀數誤差，內置7個紅寶石軸承，滾珠軸承杠桿系統，測量桿旋轉達240°，全金屬結構，非常堅固。

適合于車間和計量室使用，特別適合于在平板上作比較測量，例如測形位公差及軸向或徑向跳動。

產品參數：

型號	測量范圍 mm	分度值 mm	表盤直徑 Φ,mm	表盤讀數	測桿長度 mm
01810005	0.8	0.01	28	0-0.4-0	12.53
01810006	0.8	0.01	38	0-0.4-0	12.53
01810007	0.5	0.01	28	0-0.25-0	36.53
01810008	0.5	0.01	38	0-0.25-0	36.53
01810009	0.2	0.002	28	0-100-0	12.53
01810010	0.2	0.002	38	0-100-0	12.53
S18001695	0.2	0.001	38	0-100-0	12.53

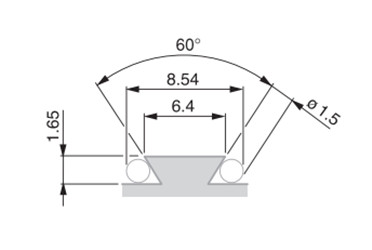

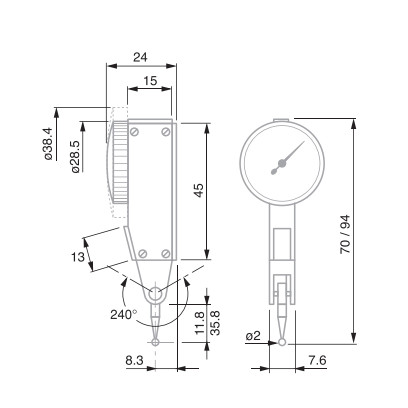

產品尺寸：

使用TESATAST杠桿指示表時請注意：

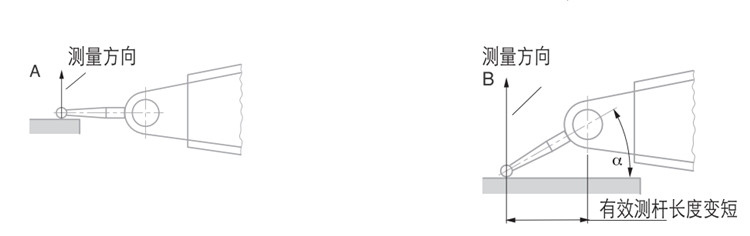

當側頭與工件表面平行時（如圖A)，杠桿表的放大比例是1:1，指示表給出真實讀數。

　　當測頭處于其他測量位置（如圖B，與工件表面成角α )，有效計算杠桿長度改變，其讀數值需要按照三角函數進行校正，關于這方面請參考相關指導手冊。 ec4a766fbb736b892c26b7c35b743836_215b7e0a47dc41d2b248141ce7651cef_4_ver=19.jpg cc6fc3b03600b81a006efd24c4dcdbc0_215b7e0a47dc41d2b248141ce7651cef_6_ver=20.jpg
