蘇州華萃磁力桿MD16系列MD16-0400-0030
- 品牌：華萃儀器
- 型號： MD16-0400-0030
- 產地：江蘇 蘇州
- 供應商報價：面議
-
蘇州華萃儀器有限公司
更新時間：2024-11-01 11:23:13 -
銷售范圍售全國
入駐年限第2年
營業執照已審核
- 同類產品磁力桿MD16系列(5件)
立即掃碼咨詢
聯系方式：18516699277
聯系我們時請說明在儀器網（yn180.com）上看到的!
掃 碼 分 享 -
為您推薦
詳細介紹
產品詳細

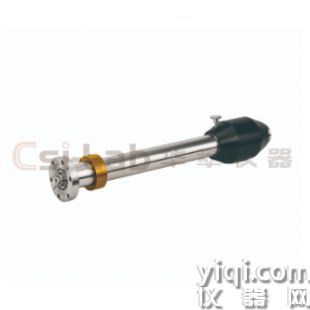

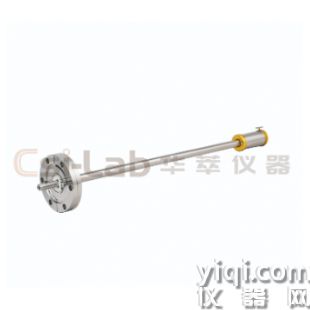

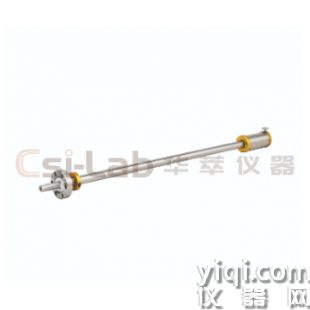

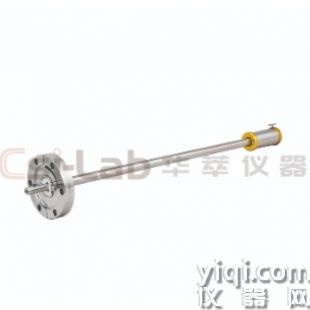

MD16 微型線性旋轉貫穿件推薦用作緊湊型樣品運輸車，適用于高達 500 毫米的中短線性行程范圍。它們可以用于任何必須在特定線性位置進行旋轉運動的地方。典型的應用示例包括可移動的樣品停車場、負載鎖定轉移或可伸縮加熱階段?？烧{(diào)節的止動環可以設置在特定的線性位置，并提供一個翼形螺釘來鎖定外部磁鐵。由于其 0.5Nm 的高扭矩和 30N 的線性力，如有必要，可以將相當大的力傳遞到真空內的任何齒輪。還提供 1Nm 和 60N 的高扭矩版本。
標準行程：0100 / 0200 / 0300 / 0400 / 0500mm
標準安裝尺寸：0030mm
定制行程：指定XXXX最小50mm/最 大700mm
自定義安裝尺寸：指定YYYY最小10mm/最 大250mm
標準示例：MD16-0300-0030 = 直線/旋轉貫穿件 DN16CF，直線行程 300mm，縮回軸長度 30mm。
定制示例：MD16-0650-0075 = 直線/旋轉饋通件 DN16CF，650mm 線性行程，縮回軸長度 75mm。
具體參數
型號
MD16-XXXX-YYYY
行程
XXXX = 100,200,300,400,500,600,700 mm(其他長度需定制）
突出長度
YYYY = 30mm(其它長度需定制)
內桿外徑
8mm
內桿螺紋
M4 x 8
安裝法蘭
CF16
扭力
30N
扭矩
0.5Nm
適用真空范圍
1E-11 mbar 至 1000 mbar
真空適用性
全部采用UHV超高真空材料
烘烤溫度
110℃
